大型直流電機交流側諧波的特點：

很多應用大型直流電機的場合，都需要先通過整流設備將交流電轉換為直流電。由于此類工程 的負載容量通常都比較大，因此在交流側存在著很嚴重的諧波污染。諧波的頻譜和整流設備有著密切聯系，而諧波量的大小和負載率有著密切聯系。在負載率在范圍內變化時，諧波電流有可能大，在這種情況下系統的電壓會產生很大畸變。任何設備——包括整流設備——對輸入電壓都有著嚴格要求，嚴重的電壓畸變不但會影響設備的壽命，而且可能會釀成事故。
XCAPF治理諧波的優勢：

大型直流電機交流側的諧波含量高、變化不規則、位移功率因數高等特點決定了無源濾波器在這類現場使用無法取得滿意的效果。與無源濾波器相比，XCAPF有源電力濾波器具有高度可控性和快速響應性；能補償各次諧波，并可補償無功，有一機多能的特點；性價比合理；濾波特性不受系統阻抗的影響，可消除與系統阻抗發生諧振的危險。

XCAPF的應用:

項目：秦嶺某索道諧波治理項目

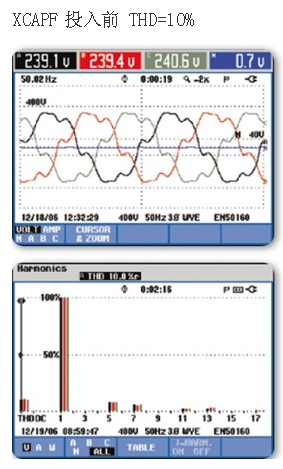

問題描述：配電現場的海拔高度為2550m，現場的540kW直流電機運行時產生大量的諧波，引起變壓器噪音異常，經測量后發現THDu = 10%，遠大于國標要求的5%，對局部供電系統的造成了影響。

治理措施：應用1套XCAPF/3L-300A進行諧波治理。

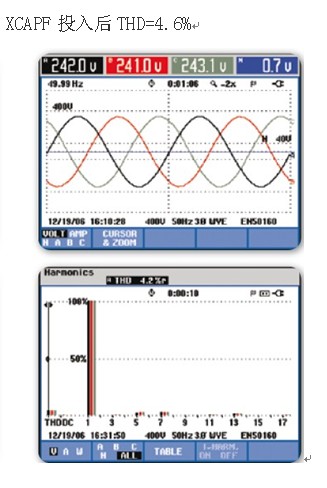

治理效果：諧波治理后THDu降為4.2%，濾波效果明顯，供電系統的有了保證。
