一、雕刻機的功能需求：

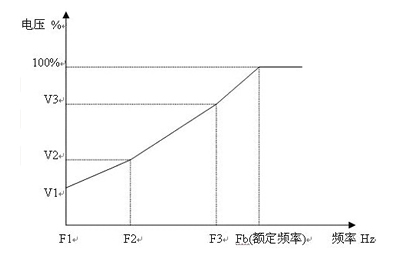

1.控制方式選擇用V/F控制，多段V/F曲線。

2.需要端子控制作為命令源，二線式端子控制：只需一個正轉命令FWD（XF輸入）。

3.※頻率源為模擬量設定（電腦控制板輸出0～10VDC），只需要從V1端口輸入頻率指令即可。

4.運行轉速一般在24000r/min，換算變頻器的運行頻率為400Hz（2級的高速電機），切削轉速為2000r/min，我們用650Hz的非標可以很好的滿足其要求。

5.加速和減速時間根據客戶自身需求，一般在20～30s，因運行的轉速比較高，所以需要帶制動單元的變頻器。

6.需要故障信號輸出信號和故障復位信號（兩組可編程繼電器輸出，X1-X7多功能端子均可作復位輸入）。
二、雕刻機的性能需求：

1.全速度范圍內速度波動小。

2.低速力矩大，可以保證低轉速切削。

3.加減速的時間盡量短。

切削轉速可以在500r/min以下。我司CFC710系列變頻器可以做多段VF曲線，可以很好的控制高低速的不同轉矩提升，因此能很好的滿足高速雕刻機上的要求。單從功能上講，我司的CFC610系列變頻器也可以滿足其要求。
具體的調試參數(針對額定頻率400Hz，額定電壓380V，額定轉速24000)：
