項目背景：

陜西某商業綜合體配電室四臺變壓器和配電線路上存在大量的電流諧波，電流諧波的存在加劇了電壓畸變，導致了各變壓器下使用的電容柜均出現不同程度的損壞。

治理方案：

經過我司工程師對現場諧波含量的詳細分析，我們發現現場的諧波主要由 LED 燈、空調機組、冷柜、電梯等負載產生，與客戶進行溝通后，確定出合理的解決方案，即在上述變壓器下各安裝一臺有源電力濾波器，主要目的是對系統中所含有的3次及以上各次諧波進行治理。

治理效果：

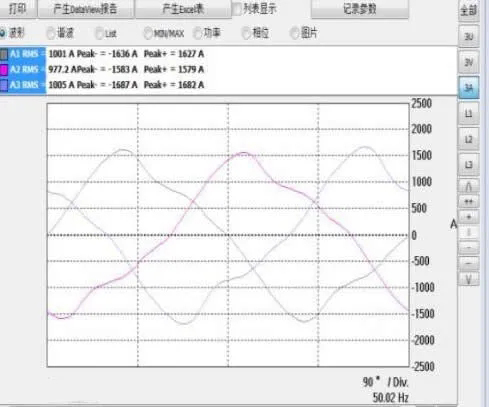

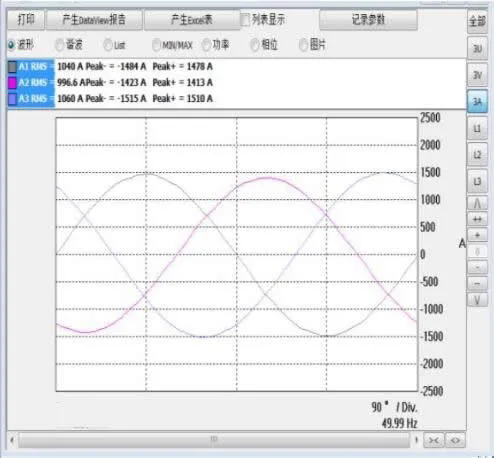

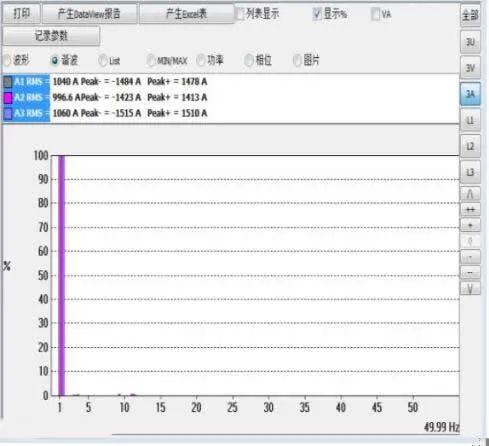

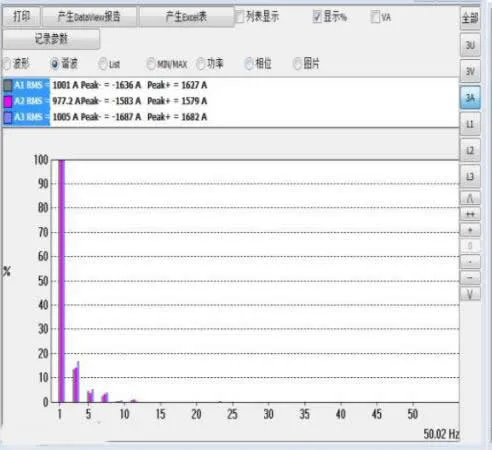

從圖中可以看出，補償前總諧波含量15.5%，補償后總諧波含量降至5.2%；治理前波形非正弦波治理后波形為正弦波。可見濾波器投入后，系統諧波得到了很好的抑制，提升供電系統的可靠性，消除了系統諧波對通信系統影響的隱患。

根據我司方案，選擇4臺400A并聯型APF有源電力濾波器，自動跟蹤治理負載產生的諧波電流。電流諧波治理后，3 次及以上電流諧波也在國標允許值之內，電壓諧波得到降低，有效的保護變壓器、配電柜、以及設備的使用安全，延長設備的壽命。
