眾所周知，在醫療衛生領域出現的大量的諧波會造成電壓的波動影響精密醫療設備的使用性能，所以諧波治理特別值得我們關注。

西馳電能質量產品以自身的補償功能、分層散熱結構設計、風機獨立拆裝設計、模塊化設計、人性化交互界面設計、濾波范圍廣等優勢，已經在很多家醫院有所應用。

今天，我們以西安某醫院的諧波治理為例與你一起分享西馳APF在醫院的諧波治理方案：（PS:不同的場合解決方案也會有不同）

項目背景：

西安某醫院為改造項目，我司技術人員通過前期對電能質量狀況進行測試發現，在A樓1#、2#和B樓1#、2#的4臺變壓器下的配電線路上存在大量的電流諧波，電流諧波加劇了電壓畸變，導致變壓器下的電能質量較差。

治理方案：

根據現場工況，我司給出合理解決方案—在4臺變壓器下分別配置一臺有源電力濾波器，主要目的是對系統中所含3次及以上各次諧波進行治理。

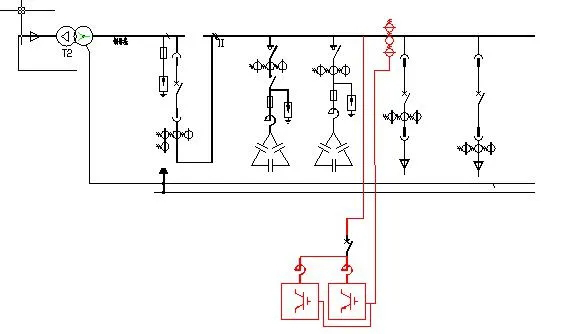

APF安裝在配電室內，抽屜或壁掛安裝，主接線位于電容柜后端，負載前端，集中治理負載諧波。

治理效果：

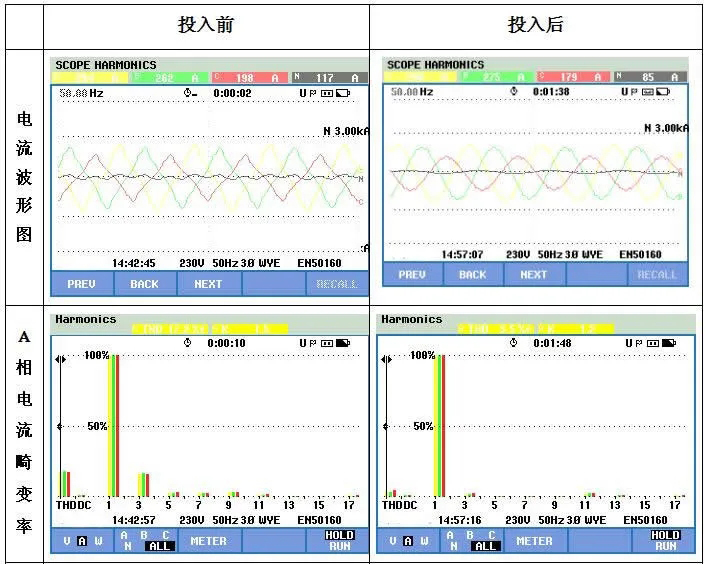

說明：從上述數據記錄可以看出，投入濾波器后，電網電流的諧波畸變率從原來的17.2%，18.3,%，17.5%，分別降低為3.5%，3.9%，4.7%。

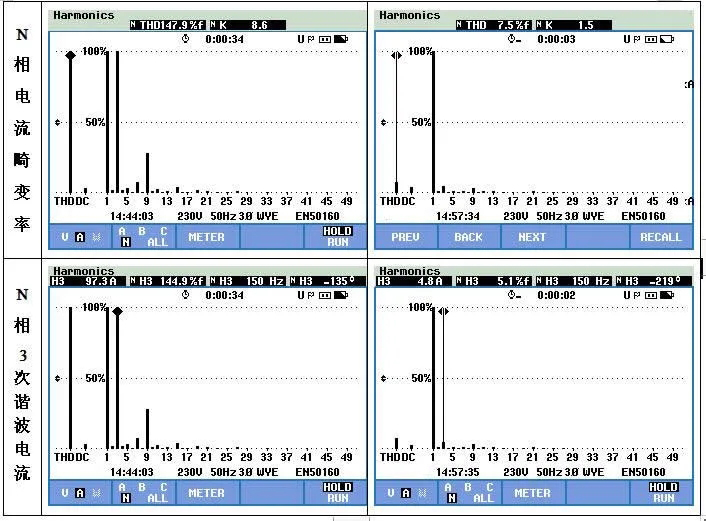

其中N相電流的諧波畸變率從補償前的147.9%降低為7.5%,其中三次諧波從補償前的97.3A降低為4.8A。

結語，西馳電氣有源電力濾波器的投入很大程度上濾除了諧波電流，從而減小電壓畸變，有效的保護變壓器、配電柜、電纜線，配電柜內元器件等用電設備的使用安全，延長設備的使用壽命。

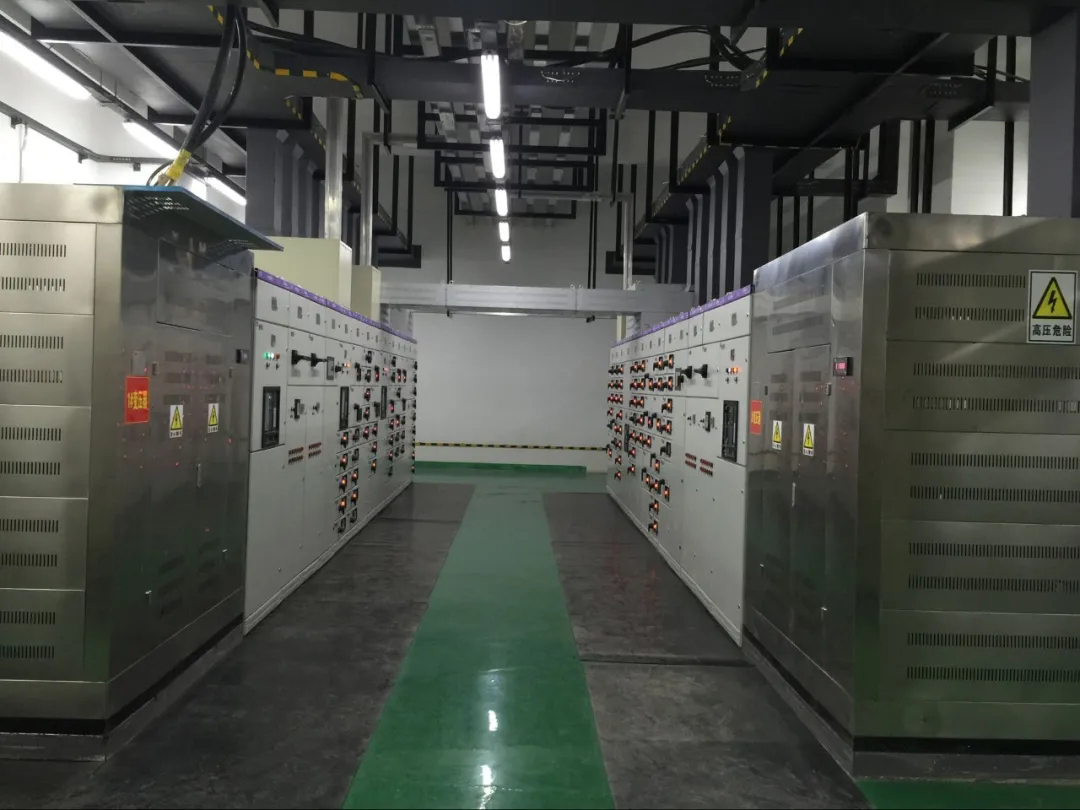

現場照片
